Sistema de montaje · fijación oculta
En el sistema de cuelgue o «bota», el panel se mecaniza en bandejas que se cuelgan de soportes fijados a los montantes. Fijación oculta, modulación horizontal o vertical y bandejas grandes con rigidizadores.
Bandeja colgada
En el sistema de cuelgue, también llamado de «bota», cada pieza de panel composite se convierte en una bandeja: se fresan y pliegan las pestañas del perímetro y en los cantos verticales se recortan unas entalladuras que se cuelgan de soportes clipados a los montantes. Un tornillo en la pestaña superior la fija, y en la fachada solo se ve la junta entre bandejas.
Es el sistema indicado para bandejas altas y para fachadas con modulación vertical u horizontal. Se monta de abajo arriba y con rapidez: se cuelga, se nivela y se atornilla, y después cada bandeja se puede descolgar para una reparación o para acceder a instalaciones. En StarModul fabricamos las bandejas en nuestro taller con corte y fresado CNC, esquinas conformadas, refuerzos de cuelgue y, en piezas grandes, rigidizadores según el cálculo de viento, y te las enviamos numeradas y listas para colgar.
Fijación oculta
En el sistema de cuelgue o «bota», el panel composite se mecaniza en bandejas: se fresan y pliegan las pestañas del perímetro y se recortan en los cantos verticales unas entalladuras (las botas). Cada bandeja se cuelga de unos soportes clipados a los montantes y se fija arriba con un tornillo. No queda ninguna fijación a la vista.
Componentes
Separadores en L de aluminio o inox anclados al muro; calzos aislantes opcionales para cortar el puente térmico.
Perfiles verticales de aluminio en T u omega en las juntas, y en L en posiciones intermedias.
Se clipan al montante para regularlos y se fijan con dos tornillos autotaladrantes.
Pestañas de 40 o 45 mm, esquinas conformadas con pletinas remachadas y refuerzos en cada bota.
Verticales (pegados y remachados por dentro) o un perfil horizontal: permiten bandejas más grandes y montantes más separados.
Fija la bandeja por abajo en los perfiles intermedios y ayuda a alinearla.
Con rigidizador horizontal la separación entre montantes puede llegar a unos 1.200 mm, siempre según el cálculo de viento de la obra.
Taller
Hacemos todo este mecanizado en nuestro taller: ver mecanizado de panel composite.

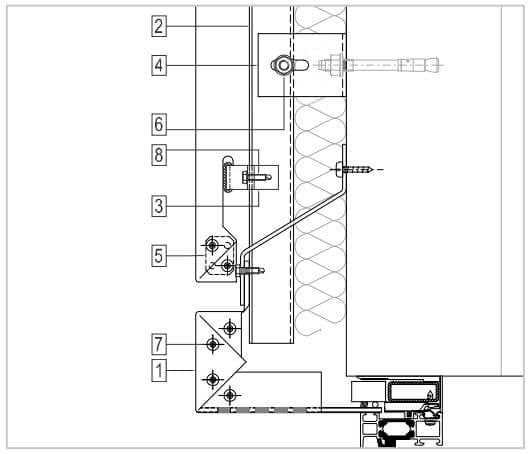

Detalles constructivos
Ficha del sistema
| Elemento | Detalle |
|---|---|
| Separadores | Perfil doble T de aluminio 6063 T5 en 14 longitudes (de 59 a 254 mm, cada 15 mm) o en U. Calzo aislante opcional entre separador y muro para cortar el puente térmico. |
| Unión separador–montante | Tornillo pasante M6 × 60/70 mm, con 15 mm de regulación para aplomar. |
| Montantes | Perfil omega de aluminio 6063 T5. Primer y último anclaje a 250 mm como máximo de los extremos del perfil. |
| Soporte de cuelgue | Pieza extruida de aluminio 6063 T5 con junta de EPDM contra vibraciones (viento, tráfico). Se clipa al omega, se sube o baja hasta la posición de la bota y se fija con tornillos autotaladrantes. |
| Bandeja con ala de 45 mm | Esquinas armadas con pletinas de 28 × 33 × 2 mm de aluminio 1050 H24 y remaches. La pestaña larga entra más en el omega y canaliza mejor el agua. |
| Bandeja con ala de 40 mm | Lleva un refuerzo de cuelgue de aluminio de 2 mm en cada bota. Gasta menos panel en pestañas. |
| Fijación superior | Tornillo o remache en los agujeros colisos de la pestaña superior, contra las alas del omega. |
| Remaches de conformado | Remache ciego de 4,8 × 15 mm, aluminio/inox. |
| Rigidizadores | Perfil angular de composite pegado (cinta de doble cara + adhesivo) y remachado a las pestañas. Seis medidas según la longitud de la bandeja: < 750 · 750–1.500 · 1.500–2.400 · 2.400–4.000 · 4.000–5.000 · > 5.000 mm. |
| Distancia muro–cara del panel | De 100 a 310 mm según el separador. |
| Orden de montaje | De abajo arriba. |
El separador se elige por el espesor de aislamiento y el desplome del muro, dejando siempre 30 mm de cámara de aire:
| Separador (mm) | 59 | 74 | 89 | 104 | 119 | 149 | 179 | 209 | 254 |
|---|---|---|---|---|---|---|---|---|---|
| Aislante (mm) | 30 | 50 | 60 | 80 | 100 | 120 | 160 | 180 | 230 |
Preguntas frecuentes
Depende del ancho de placa, del viento y de los rigidizadores. Las bandejas de más de 700 mm de alto son las propias de este sistema; para tamaños grandes se añaden rigidizadores según cálculo.
Sí: se quita el tornillo superior y se descuelga, lo que facilita reparaciones o accesos a instalaciones.
La colgada encaja mejor con bandejas altas y modulación vertical; el macho-hembra, con bandejas horizontales de hasta 700 mm de alto y fachadas curvas.
Te despiezamos la fachada y te enviamos las bandejas mecanizadas, listas para colgar.
